ما هو برج التبريد المغلق (برج التبريد من النوع المغلق)؟

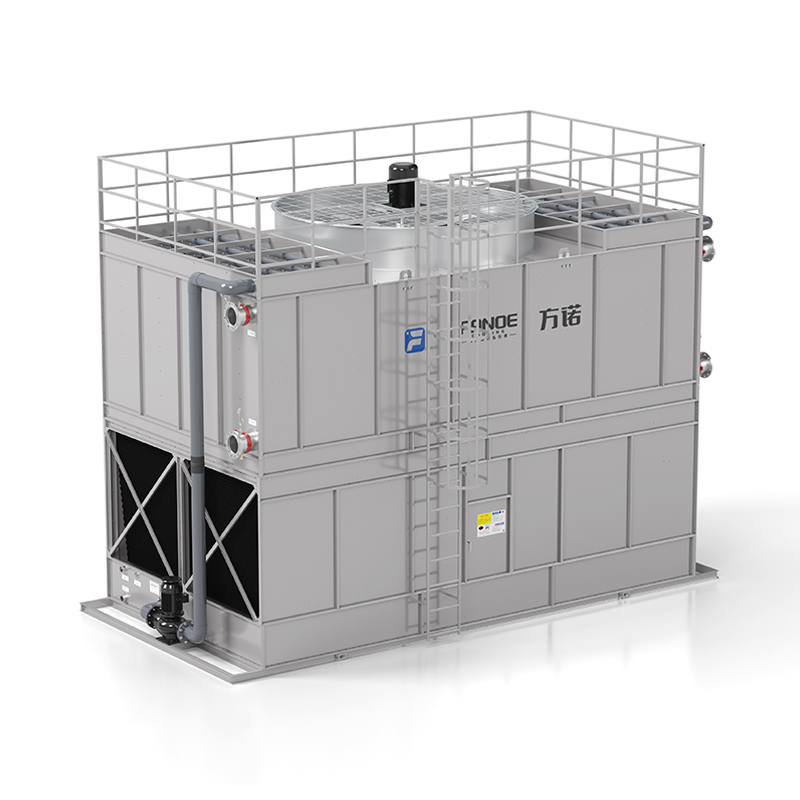

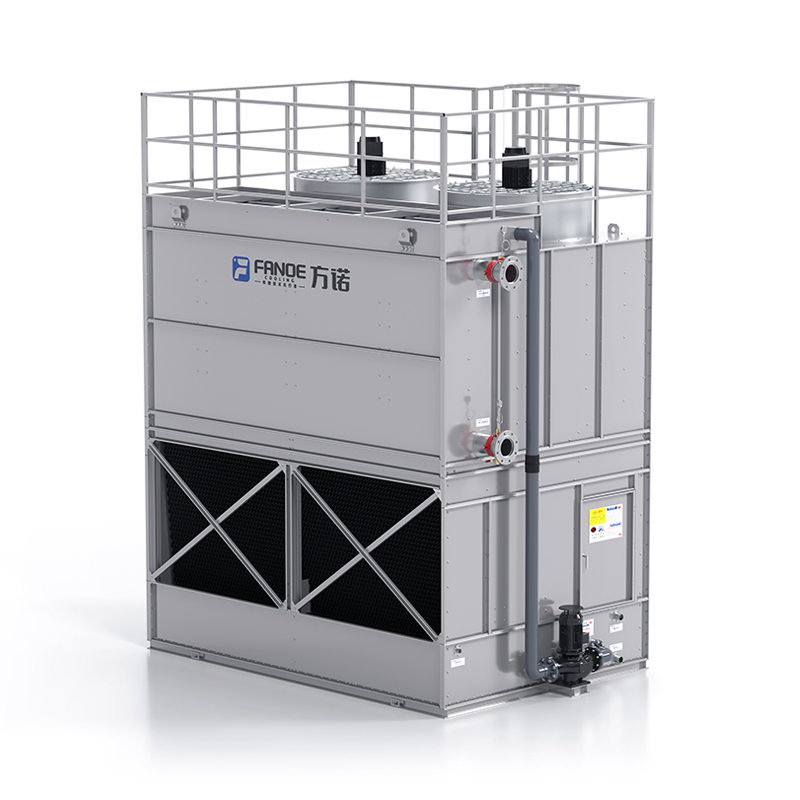

أ برج التبريد المغلق - يُسمى أيضًا برج تبريد الدائرة المغلقة أو برج التبريد من النوع المغلق - وهو عبارة عن جهاز لرفض الحرارة ينقل حرارة العملية إلى الغلاف الجوي دون تعريض مائع العملية مباشرة للهواء المحيط. بدلاً من الاتصال المباشر بين الهواء والمياه المعالجة، يدور مائع العملية داخل ملفات أو أنابيب ذات زعانف بينما يمر الهواء الخارجي فوق الملف وطبقة أو تعبئة مائية ثانوية. يحافظ هذا الترتيب على عزل سائل العملية، ويقلل من مخاطر التلوث، ويبسط التحكم في كيمياء السوائل لأنظمة مثل مبردات HVAC، ومبردات الزيت الهيدروليكي، وبعض حلقات العمليات الصناعية.

كيف يعمل برج التبريد ذو الدائرة المغلقة

يحتوي تكوين برج التبريد ذو الدائرة المغلقة الشائعة على ملف مغلق (حزمة أنبوبية) يحمل سائل المعالجة الساخنة، ونظام رش مُعاد تدوير يبلل الملف بمياه الماكياج/التدوير، ومحرك هواء (مروحة) يسحب أو يدفع الهواء المحيط عبر الملف والحشوة المبللة. تتدفق الحرارة من سائل المعالجة إلى الملف المعدني، ثم إلى طبقة الماء الرقيقة الناتجة عن الرش؛ تتم إزالة جزء من الحرارة عن طريق نقل الحرارة المعقول وجزء عن طريق تبخر هذا الفيلم. يعمل التبريد التبخيري على تحسين الأداء الحراري مع الحفاظ على سائل العملية منفصلاً عن الملوثات الجوية.

المزايا الرئيسية ل أبراج التبريد من النوع المغلق

• حماية الحلقة المغلقة: لا تتلامس سوائل المعالجة (الجلايكول أو الزيوت أو الماء المعالج) مع الهواء الخارجي أبدًا، مما يقلل من خطر التلوث والأكسدة والتجميد.
• معالجة أبسط للمياه: يحتاج ماء الرش المعاد تدويره فقط إلى معالجة قياسية للبرج - حيث يسهل التحكم في كيمياء سوائل العملية.
• تلوث أقل: مثالي عندما تكون نقاء المنتج مهمًا (الأدوية، معالجة الأغذية) أو حيثما توجد ملوثات محمولة بالهواء.
• اختيار مرن للسوائل: يسمح باستخدام مثبطات التآكل أو مضادات التجمد أو السوائل المتخصصة في الدائرة المغلقة دون زيادة انجراف تلك المواد الكيميائية إلى الغلاف الجوي.
• تقليل مخاطر التسرب إلى العملية: في حالة تسرب المياه الخارجية المعاد تدويرها، فإنها لا تختلط مع سائل العملية بسبب حاجز الملف المغلق.

اعتبارات التصميم والتحجيم

يتطلب الاختيار الصحيح لبرج التبريد ذو الدائرة المغلقة الانتباه إلى الحمل الحراري، ودرجة حرارة الاقتراب، وخصائص السوائل، ودرجة حرارة اللمبة الرطبة المحيطة، وانخفاض الضغط المسموح به. يحدد المصممون عادة:

• الحمل الحراري التصميمي (كيلوواط أو وحدة حرارية بريطانية/ساعة) ودرجة حرارة سائل الترك المطلوبة.
• أpproach (the difference between leaving fluid temperature and ambient wet-bulb) — smaller approach requires larger tower or more airflow.
• نوع السائل واللزوجة - تتغير معاملات نقل الحرارة للزيوت مقابل مخاليط الماء/الجليكول؛ يجب أن تتطابق الملفات وحجم المضخة.
• أltitude and site conditions — density of air affects fan performance; dusty or saline environments influence materials selection and maintenance frequency.

تكوين الملف

يمكن أن تكون الملفات أحادية أو متعددة المسارات، ومصنوعة من النحاس أو الفولاذ المقاوم للصدأ أو الفولاذ المطلي اعتمادًا على كيمياء السوائل والتوصيل الحراري المطلوب. يتم اختيار مساحة سطح الملف وكثافة الزعانف لموازنة نقل الحرارة المطلوب وانخفاض الضغط المسموح به. بالنسبة للسوائل أو الزيوت اللزجة، تعمل أقطار الأنابيب الأكبر والسرعات المنخفضة على تقليل انخفاض الضغط والحفاظ على كفاءة المضخة.

إدارة المواد والتآكل وجودة المياه

ونظرًا لأن سائل العملية معزول عن الخارج، فإن الماء المعاد تدويره خارجيًا يصبح المصدر الرئيسي للتآكل والنمو البيولوجي لهيكل البرج وملؤه. استخدم مواد مقاومة للتآكل (FRP، الفولاذ المقاوم للصدأ، الفولاذ المطلي) حيث تتطلب كيمياء المياه أو البيئة ذلك. حافظ على برامج النفخ المناسبة ومعالجة مياه المكياج وبرامج المبيدات الحيوية للتحكم في الحجم والتآكل والأغشية الحيوية في نظام الرش والتعبئة.

قائمة مراجعة معالجة المياه

• التحكم في دورات التركيز عن طريق التفريغ المنتظم ومراقبة التوصيلية الكهربية.
• استخدم المشتتات ومثبطات الحجم المطابقة لصلابة ماء المكياج.
• برنامج المبيدات الحيوية: صدمة دورية بالإضافة إلى علاج مستمر بجرعة منخفضة لمنع البكتيريا والأغشية الحيوية.
• مثبطات التآكل أو التحكم في درجة الحموضة إذا كانت مواد النظام معرضة للخطر.

أفضل ممارسات التثبيت

حدد موقع البرج بحيث يكون الهواء الداخل خاليًا من العوائق والتلوث المتبادل من هواء العادم أو انبعاثات العمليات القريبة. توفير سهولة الوصول للصيانة الروتينية - يجب أن تكون الملفات والمضخات والمراوح وأجهزة إزالة الانجراف والتعبئة قابلة للخدمة دون تفكيك كبير. تأكد من الدعم الهيكلي المناسب للوزن المعبأ عندما يكون مبللاً وقم بتركيب مصارف المكثفات/الفائض الموجهة إلى الصرف أو المعالجة المناسبة.

نصائح الأنابيب والضخ

تحديد المضخات التي تتعامل مع لزوجة مائع الدائرة المغلقة والتي تعمل بالقرب من أفضل نقطة كفاءة لها عند التدفق التصميمي. استخدم موصلات مرنة وعزل اهتزاز لحماية الملفات والأنابيب. توفير صمامات العزل والخطوط الالتفافية لغسل الملفات وصيانتها؛ قم بتضمين نظارات الرؤية أو أجهزة استشعار درجة الحرارة عند مدخل / مخرج الملف للتحقق من الأداء.

قائمة مراجعة الصيانة واستكشاف الأخطاء وإصلاحها

أ regular preventive maintenance (PM) schedule keeps أبراج التبريد ذات الدائرة المغلقة موثوقة. تتضمن مهام PM النموذجية الفحص البصري للملفات والتعبئة، وتزييت المروحة والمحرك، وتنظيف مزيل الانجراف، وفحص فوهات الرش بحثًا عن الانسداد، والتحقق من معلمات معالجة المياه، واختبار تشغيل المضخة. فيما يلي المشكلات والإجراءات الشائعة.

• انخفاض الأداء الحراري: فحص الفوهات الملوثة، أو القشور الموجودة على الملف، أو النمو البيولوجي في الحشوة؛ إجراء تنظيف الملف أو العلاج بالمبيدات الحيوية بالصدمة.
• ارتفاع ضغط الملف: فحص الحطام داخل الأنابيب أو الأسطح الملوثة بنقل الحرارة؛ قم بغسل الملف أو تنظيفه كيميائيًا إذا لزم الأمر.
• اهتزاز المروحة أو الضوضاء: قم بموازنة شفرات المروحة، وفحص المحامل، وتأكد من مطابقة سرعة المروحة للمواصفات — واستبدل المحامل أو الأحزمة البالية.
• التسريبات على الدائرة الخارجية: فحص فوهات وأنابيب نظام الرش؛ إصلاح أو استبدال الحشيات والصمامات على الفور لتجنب تلف التعبئة والهيكل.

مقارنة الأداء: أبراج التبريد المغلقة والمفتوحة

قائمة الاختيار قبل الشراء

• تأكد من واجب الحرارة التصميمي (كيلوواط أو وحدة حرارية بريطانية/ساعة) ودرجة حرارة المغادرة المطلوبة.
• تحديد خواص الموائع (النوع، اللزوجة، انخفاض الضغط المسموح به).
• تحديد ظروف اللمبة الرطبة المحيطة بالموقع والملوثات المحمولة جواً.
• اختر مادة الملف المتوافقة مع سائل المعالجة والعمر المتوقع.
• خطط للوصول إلى الصيانة وقطع الغيار ومزود معالجة المياه إذا لزم الأمر.

أ closed circuit cooling tower delivers the advantages of evaporative cooling while protecting process fluids from external contamination. For best long-term performance, focus on correct sizing, appropriate materials, and a disciplined water and mechanical maintenance program. If you’d like, I can produce a simple calculation worksheet (heat load → required flow and approach) or a maintenance checklist PDF based on your exact process fluid and site wet-bulb temperature.
