المكثف التبخيري ذو التدفق المتقاطع

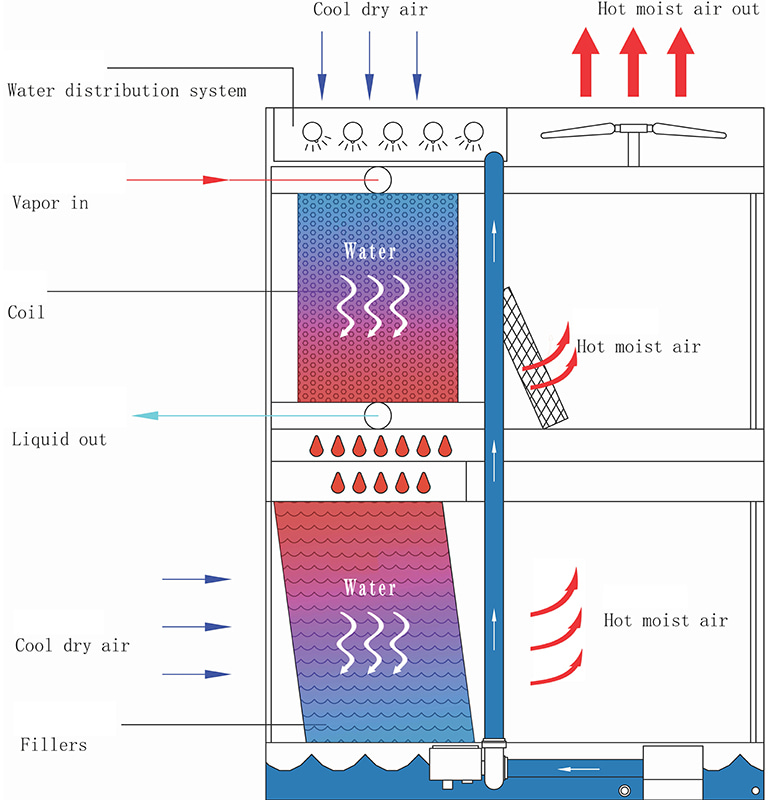

مبدأ عمل المكثف التبخيري:

مبدأ التبريد الجاف:

يدخل الماء الساخن إلى حزمة أنبوب التبريد لجزء التبريد الجاف. عادة، تستخدم حزمة أنابيب التبريد عناصر نقل الحرارة عالية الكفاءة مثل الأنابيب ذات الزعانف لزيادة مساحة نقل الحرارة. تحت تأثير المروحة، يتدفق الهواء الخارجي عبر السطح الخارجي لحزمة أنبوب التبريد. وبما أن درجة حرارة الماء الساخن في الأنبوب أعلى من درجة حرارة الهواء خارج الأنبوب، فهناك فرق في درجة الحرارة بين الاثنين. يتم نقل الحرارة من الماء الساخن إلى الهواء من خلال جدار الأنبوب بطريقة معقولة للتبادل الحراري، مما يقلل من درجة حرارة الماء الساخن ويزيد من درجة حرارة الهواء. يتم تفريغ الهواء الساخن من البرج بواسطة المروحة، وبالتالي تحقيق التبريد الأولي للمياه الساخنة.

مبدأ التبريد الرطب:

يدخل الماء الساخن بعد التبريد الجاف إلى جزء التبريد الرطب. يتم رش الماء الساخن بالتساوي على حشوة تقطير الماء من خلال نظام توزيع المياه لتشكيل طبقة مائية. الهواء الداخل من الجزء السفلي من برج التبريد يكون على اتصال كامل مع طبقة الماء الموجودة على الحشو أثناء التدفق لأعلى. من ناحية، يتصل الهواء مباشرة بنقل الحرارة مع الماء، مما يقلل من درجة حرارة الماء؛ من ناحية أخرى، يتبخر جزء من الماء إلى بخار الماء ويدخل إلى الهواء، ويمتص حرارة التبخر الكامنة أثناء عملية التبخر، مما يؤدي إلى تقليل درجة حرارة الماء. يتم جمع المياه المبردة في حوض التجميع وإعادة تدويرها. في الوقت نفسه، ومن أجل تقليل فقدان قطرات الماء والتأثير على البيئة الناتج عن تدفق الهواء، يتم عادةً توفير مجمع مياه ومزيل ضباب في الجزء العلوي من قسم التبريد الرطب. يتم استخدام مجمع المياه لجمع قطرات الماء، ويتم استخدام مزيل الضباب لإزالة رذاذ الماء في تدفق الهواء.

التكثيف عالي الكفاءة:

يتم استخدام التبريد التبخيري لتقليل درجة حرارة التكثيف بنسبة 10% إلى 30%.

توفير المياه وتوفير الكهرباء:

توفير المياه بنسبة 30% إلى 50% مقارنة بهيكل برج تبريد المياه التقليدي ومكثف الأنبوب، مما يوفر استهلاك الطاقة لبرج التبريد.

تصميم مدمج:

وظيفة تبريد التكثيف المتكاملة لتقليل البصمة.

القدرة على التكيف قوية:

مناسب للمناطق ذات درجات الحرارة المرتفعة والمناطق القاحلة (يعتمد على درجة حرارة البصيلة الرطبة بدلاً من درجة حرارة البصيلة الجافة)

نظام المروحة:

تعتمد مروحة تدفق محورية عالية الكفاءة، ومحرك مروحة تدفق هواء مغلق بالكامل، وبكرة متعددة الأخدود من الفولاذ المصبوب المقاوم للتآكل، وأسطوانة الهواء، والقوس، وشبكة الحماية مصنوعة من مادة مجلفنة بالغمس الساخن. تتمتع المروحة بمقاومة ممتازة للتآكل في بيئات درجة الحرارة العالية والرطوبة العالية.

نظام توزيع المياه:

كلوريد البوليفينيل الصلب المقاوم للتآكل (U-PVC)، تصميم هيكلي خاص يسمح بالفحص والصيانة من خارج المعدات دون إيقاف التشغيل. تم اعتماد فوهة ABS ذات العروة المعززة بقطر كبير 360 درجة لتقليل احتمالية الانسداد بشكل كبير.

رفرفة الماء:

يعترض بشكل فعال قطرات الماء المحمولة في الهواء، ويمكن أن يصل معدل الانجراف إلى أقل من 0.001%. يسهل التصميم القابل للإزالة صيانة ملف التبريد، كما أن مادة البولي فينيل كلورايد (PVC) مقاومة للتآكل ومقاومة للشيخوخة ونمو الميكروبات. مثبتة على لوحة توجيه الماء البارد لسهولة التنظيف.

لفائف:

يقلل هيكل الملف السربنتيني المنحني باستمرار من نقطة اللحام ويقلل من احتمالية تسرب الماء. يسهل تصميم إمالة الملف التفريغ السلس للسائل في الأنبوب. يمكن للمبرد أن يتحمل اختبار ضغط يصل إلى 2.5Mpa بعد اكتمال اللحام الشامل.

علبة الماء البارد:

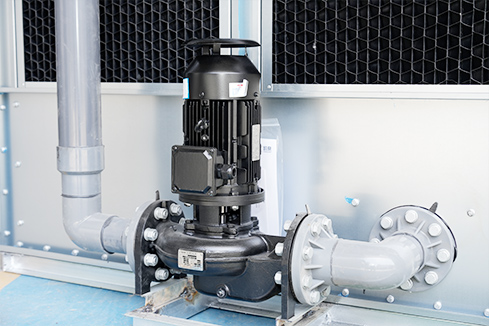

تم تجهيز مضخة الرش بفلتر من الفولاذ المقاوم للصدأ ولوحة دوامية عكسية. تم تصميم ارتفاع صينية الماء البارد بشكل معقول، مما لا يضمن فقط أن مضخة الرش لا تمتص الهواء مع تقليل كمية الماء المحتجزة.

الحالة:

مصنوع من لوح فولاذي من الألومنيوم والزنك مطلي بالمغنيسيوم عالي الجودة، ويحتوي الطلاء على مزيج من الزنك والألومنيوم والمغنيسيوم والسيليكون، ويتميز بمقاومة ممتازة للتآكل. عمر الخدمة الطبيعي هو أكثر من 25 عامًا، ومقاومة التآكل للسطح المسطح هي 6-8 أضعاف مقاومة ألواح الصلب المصنوعة من الألومنيوم والزنك العادية، ولها خصائص فريدة من نوعها للإصلاح الذاتي لطلاء الأسطح المتطور.
