برج التبريد المشترك الجاف والرطب المضاد للتيار

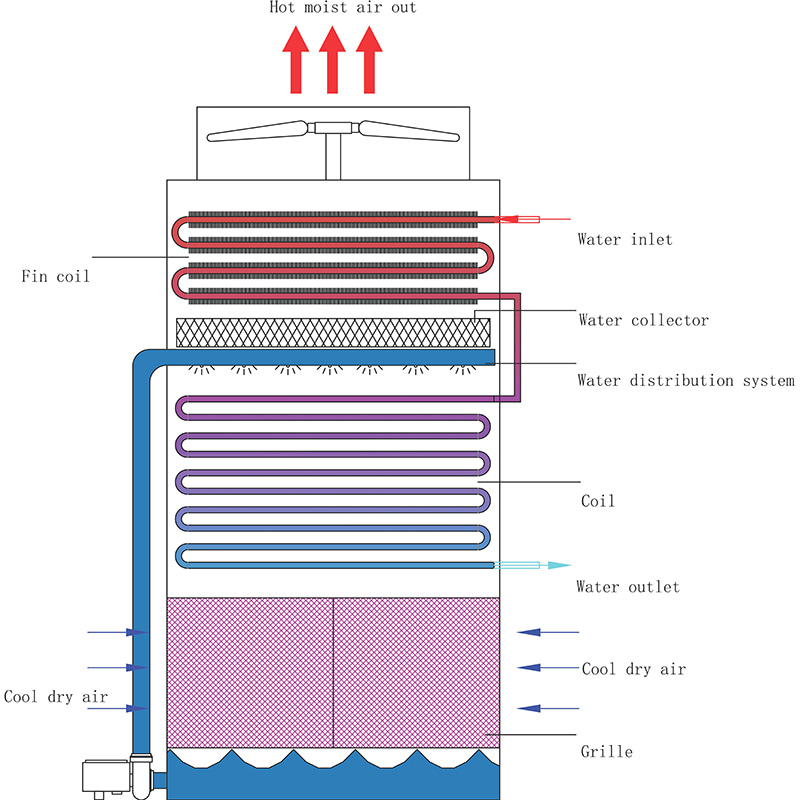

يجمع برج التبريد الجاف والرطب بين مزايا التبريد الجاف والتبريد الرطب، ومبدأ عمله هو كما يلي:

مبدأ التبريد الجاف:

يدخل الماء الساخن إلى حزمة أنبوب التبريد لجزء التبريد الجاف. عادة، تستخدم حزمة أنابيب التبريد عناصر نقل الحرارة عالية الكفاءة مثل الأنابيب ذات الزعانف لزيادة مساحة نقل الحرارة. تحت تأثير المروحة، يتدفق الهواء الخارجي عبر السطح الخارجي لحزمة أنبوب التبريد. وبما أن درجة حرارة الماء الساخن في الأنبوب أعلى من درجة حرارة الهواء خارج الأنبوب، فهناك فرق في درجة الحرارة بين الاثنين. يتم نقل الحرارة من الماء الساخن إلى الهواء من خلال جدار الأنبوب بطريقة معقولة للتبادل الحراري، مما يقلل من درجة حرارة الماء الساخن ويزيد من درجة حرارة الهواء. يتم تفريغ الهواء الساخن من البرج بواسطة المروحة، وبالتالي تحقيق التبريد الأولي للمياه الساخنة.

مبدأ التبريد الرطب:

يدخل الماء الساخن بعد التبريد الجاف إلى جزء التبريد الرطب. يتم رش الماء الساخن بالتساوي على حشوة تقطير الماء من خلال نظام توزيع المياه لتشكيل طبقة مائية. الهواء الداخل من الجزء السفلي من برج التبريد يكون على اتصال كامل مع طبقة الماء الموجودة على الحشو أثناء التدفق لأعلى. من ناحية، يتصل الهواء مباشرة بنقل الحرارة مع الماء، مما يقلل من درجة حرارة الماء؛ من ناحية أخرى، يتبخر جزء من الماء إلى بخار الماء ويدخل إلى الهواء، ويمتص حرارة التبخر الكامنة أثناء عملية التبخر، مما يؤدي إلى تقليل درجة حرارة الماء. يتم جمع المياه المبردة في حوض التجميع وإعادة تدويرها. في الوقت نفسه، ومن أجل تقليل فقدان قطرات الماء والتأثير على البيئة الناتج عن تدفق الهواء، يتم عادةً توفير مجمع مياه ومزيل ضباب في الجزء العلوي من قسم التبريد الرطب. يتم استخدام مجمع المياه لجمع قطرات الماء، ويتم استخدام مزيل الضباب لإزالة رذاذ الماء في تدفق الهواء.

توفير كبير للمياه:

فقدان التبخر صفر أثناء تشغيل الأقسام الجافة، مما يوفر 30% إلى 70% من المياه مقارنة بالأبراج الرطبة النقية؛

التكيف المرن:

قم بتبديل الوضع الرطب في بيئات درجة الحرارة العالية والرطوبة العالية لضمان كفاءة التبريد؛

الامتثال البيئي:

تقليل الانجراف والضباب الأبيض (عمود البخار)، ومناسب للمناطق الصديقة للبيئة تمامًا؛

تكلفة صيانة منخفضة:

يقلل القسم الجاف من الحجم والتآكل ويطيل عمر المعدات.

حاجز الماء:

يعترض بشكل فعال قطرات الماء المحمولة في الهواء، ويمكن أن يصل معدل الانجراف إلى أقل من 0.001%. يسهل التصميم القابل للإزالة صيانة ملف التبريد، كما أن مادة البولي فينيل كلورايد (PVC) مقاومة للتآكل ومقاومة للشيخوخة ونمو الميكروبات. مثبتة على لوحة توجيه الماء البارد لسهولة التنظيف.

ملف تبريد زعانف القسم الجاف والبارد:

مع أنبوب الفولاذ المقاوم للصدأ كالأنبوب الأساسي وقطعة سبائك الألومنيوم كالزعنفة، فإن هيكلها عالي الأجنحة يزيد بشكل كبير من مساحة التلامس مع الهواء ويحسن كفاءة التبادل الحراري للقسم الجاف والبارد. مزيج من مواد الفولاذ المقاوم للصدأ وسبائك الألومنيوم يعزز مقاومة التآكل.

شبكة نمط فعالة:

مصنوع من مادة البولي فينيل كلورايد المعدل (PVC)، الذي يمنع تناثر الماء ويحجب أشعة الشمس المباشرة، ويقلل من انجراف برج التبريد ويمنع نمو الطحالب في البرج. يزيد هيكل الإطار الفولاذي من قوة الشبكة النمطية، مما يجعل من السهل تفكيك الشبكة النمطية.

ملف تبريد قسم التبريد الرطب:

الخصائص هي نفس مبرد برج التبريد المغلق العادي.
